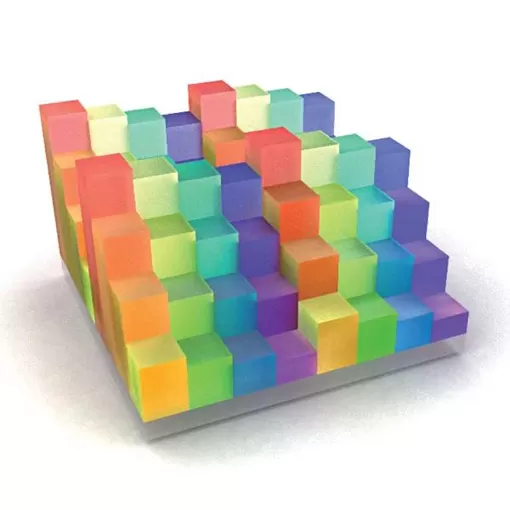

Les filtres de mosaïque ont une fonction spectroscopique hautement intégrée qui peut considérablement optimiser la structure du système de spectroscopie de spectromètre d'imagerie. Lorsqu'il est utilisé pour fabriquer des éléments spectroscopiques dans le spectromètre d'imagerie, il peut être miniaturisé et léger pour réaliser le spectromètre d'imagerie.
Le spectromètre d'imagerie avec le filtre comme composant de base peut fonctionner en mode d'imagerie vidéo, surmonter l'inconvénient du spectromètre d'imagerie traditionnel nécessitant l'envoi d'images, et améliorer considérablement l'efficacité de l'imagerie spectrale. Applications de produits: reconnaissance de déguisement, agriculture de précision, exploration géologique, surveillance médicale, etc.

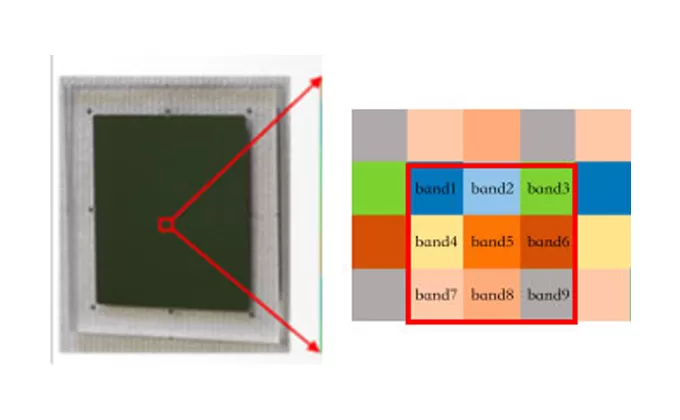

Le filtre mosaïque au niveau des pixels, en référence à l'arrangement des canaux RGB du filtre de couleur, plusieurs canaux spectroscopiques au niveau du micron sont disposés en un cycle spectral selon certaines lois, et plusieurs cycles spectroscopiques sont disposés en mosaïque sur la surface du filtre. La taille physique du filtre peut être déterminée en fonction de la taille du pixel du détecteur, de sorte que le canal spectral et le pixel du détecteur peuvent être alignés l'un après l'autre.
Longueur d'onde (nm) | Transmission maximale (%) | CWL | Nombre de canaux spectral | Taille de canal unique (μm) | Taille（mm） | Attention |
450-570 | >60 | ＜12 | 9 | 10、11 | 11.264x11.264 | la longueur d'onde, Le nombre de canaux Peut être personnalisé |
630-780 | >60 | ＜12 | 9 | 10、11 | 11.264x11.264 | |
450-570 | >60 | ＜12 | 16 | 11 | 22.528x22.528 | |
559-740 | >60 | ＜12 | 16 | 11 | 22.528x22.528 | |
700-920 | >60 | ＜12 | 16 | 11 | 22.528x22.528 | |
980-1350 | >60 | ＜12 | 16 | 15 | 9.60x7.68 | |
1350-1750 | >60 | ＜12 | 16 | 15 | 9.60x7.68 | |
1100-1700 | >60 | ＜12 | 16 | 20 | 12.80x10.24 |
