Le miroir de balayage applications comprennent ultra-haute dynamique, faible inertie miroirs de balayage pour le traitement laser, streak caméras, LIDAR, de sécurité, de détection et de cibler des applications, où la renforcée résistance à la flexion, l'homogénéité, fréquences de résonance élevée, ultra-faible inertie, et optique surface qualité sont la clé.

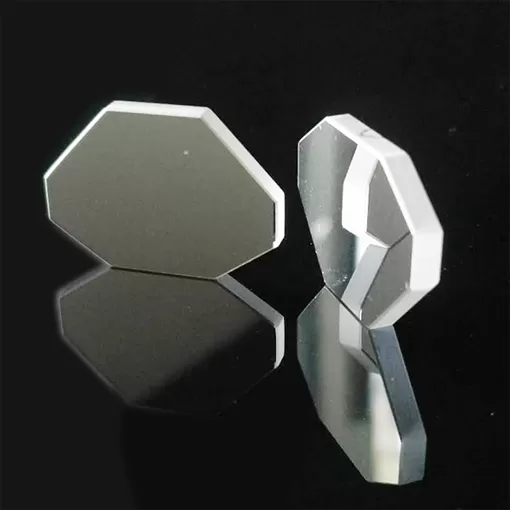

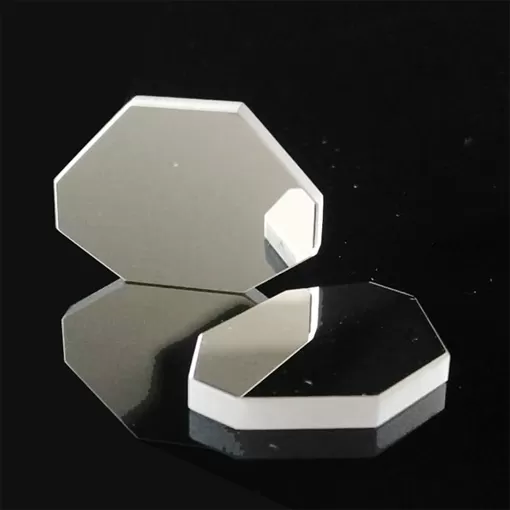

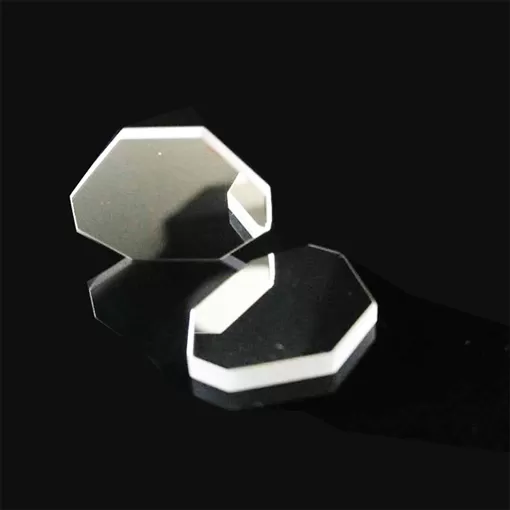

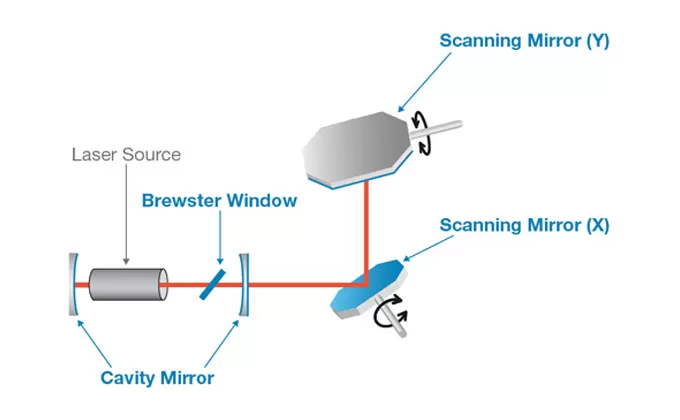

Le miroir de balayage deEcoptik(Aussi connu comme BRD Optique) est rectangulaire léger miroir que utilisé pour haute vitesse deux-axe laser système de balayage. Les dimensions pour chaque miroir ont été calculées en conséquence avec le faisceau laser taille. Le optique miroir a une réflectivité élevée de 99.5% ou ci-dessus. Les miroirs de balayage sont généralement monté sur à un galvanomètre pour fins d'analyse. Pour deux axe balayage miroir, couramment la Y miroir a une taille plus grande par rapport avec le X miroir. Cela est dû au fait que le X miroir est utilisé pour balayer le Y miroir plutôt que le objet directement.
| Matériel | BK7 verre/silice Fondue/De Silice |
| Dimension | 8mm ~ 30mm |
| Dimension tolérance | ± 0.1mm |
| Tolérance d'épaisseur | + 0.0mm / -0.05mm |
| Surface qualité | 20/10, 10/5 |
| Planéité | Λ/4 ~ λ/10 |
| Parallélisme | <3o arc sec |
| Longueur d'onde | 1060nm, 1064nm, 532nm, 355nm,266nm |
| Revêtement R>99.5% | Haute revêtement réfléchissant/revêtement Diélectrique/revêtement Métallique |
| Type Pas. | Spot taille | Dimension (mm) | Axe |
| BRD-SCM-T1.05 | 8.0 | 8.4x11.5 x1.05 | X |
| 10.1x15.1 x1.05 | Y | ||
| BRD-SCM-T1.7 | 10.0 | 14.7x19.4x1.7 | X |
| 16.4x28.0x1.7 | Y | ||
| BRD-SCM-T2.0 | 20.0 | 25.0x30.0x2.0 | X |
| 30.0x35.0x2.0 | Y | ||
| BRD-SCM-T3.2A | 12.0 | 18.3x24.6x3.2 | X |
| 21.3x38.9x3.2 | Y | ||
| BRD-SCM-T3.2B | 15.0 | 22.1x28.8x3.2 | X |
| 24.8x39.4x3.2 | Y |
