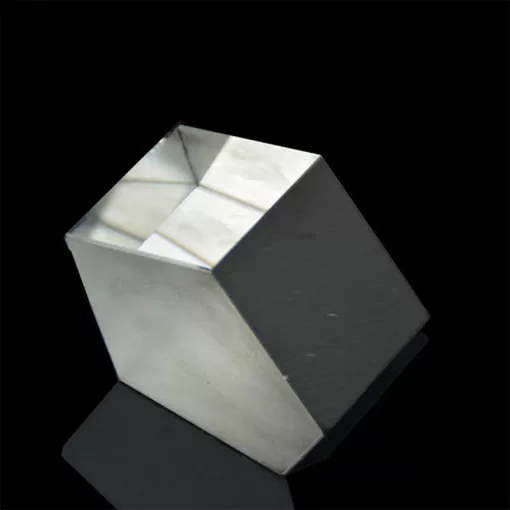

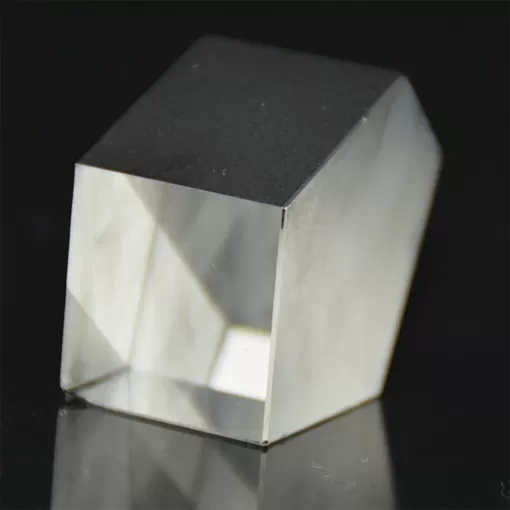

penta prism1

Penta Prisme

Prisme Pentagonal est L'angle du faisceau (90 °), un de l'appareil à gouverner.Il a deux objectifs: un est que peu importe combien le premier incident Angle sur le côté est le emergent light lumière incidente angle de braquage (90 °);L'autre est que, contrairement à un prisme rectangulaire, l'image résultante a ni rotation ni réflexion spéculaire.Pentaprisme est couramment utilisé en caméra viseurs, image systèmes d'observation ou instruments de mesure.

Description De Penta Prisme


Caractéristiques de prisme pentagonal est un 90 ° Angle de la lumière est devenue un vertical l'incidence, et puis après le 45 ° Angle de deux surface réflexion, de l'angle de 90 ° sortie, sur l'autre côté de la lumière incidente et de lumière émergente est égale à 90 ° Angle, Cette demande prisme pentagonal peut tourner l'axe autour 90 °. Récemment, l'utilisation de la caractéristiques de un pentagonalePrisme optiqueMesure [1] la planéité de l'océan Pacifique, À savoir le prisme pentagonal tourne autour de l'axe horizontal pour emergent light dans le plan vertical balayage sur un avion, et vice autour de l'axe vertical rotation, peut être mesurée dans le plan horizontal, lorsque vous utilisez laser comme source de lumière, parce que le laser gamme loin, Vous peut balayer les un gros avion, ce pour la construction de logements, grand génie construction de plane mesure évidemment est simple et pratique et de haute précision, si le prisme pentagonal besoins plus et plus.


Des prismes pentagonaux ne peut pas atteindre interne total de réflexion basée sur la critique-angle principe. Donc, les deux surfaces réfléchissantes de ce prisme sont généralement enduit avec un film d'aluminium et noir peinture, et l'incident et sortant surfaces sont enduit avec MgF2 unique anti-réfléchissant revêtement.

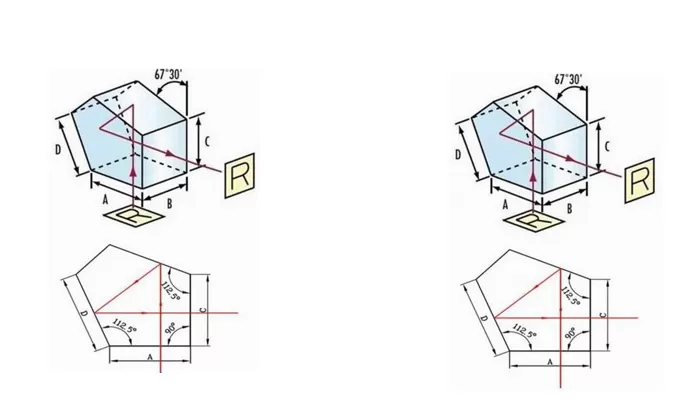

description1
description2

Spécifications De Penta Prisme

Matériel:N-BK7
Tolérance de diamètre:± 0.1mm
Angulaire Tolérance:≤ 2''
Planéité:Λ/4 @ 632.8nm
Qualité de Surface:40/20
Ouverture claire:> 85%
Biseau:<0.25mm X 45 °
Revêtement:S1 & S2: Simple couche MgF2Revêtement
S3 & S4: Aluminisé et peint noir


Dimension(mm)
7x5
7x6
10x10
15x15
20x20
30x30
