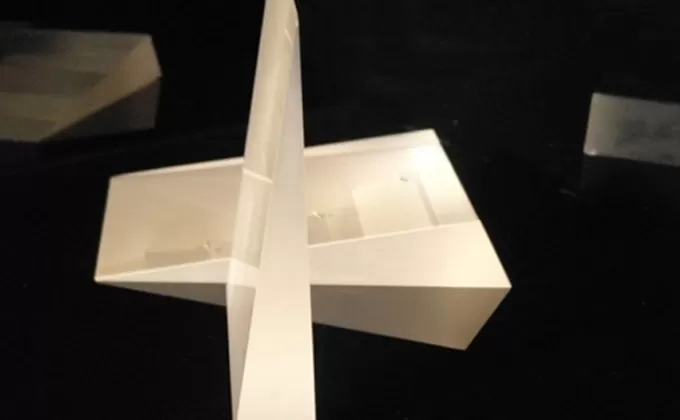

Un anamorphic prism paire est une paire de prismes qui est généralement utilisé pour remodeler le profil de un laser faisceau. Par exemple, le faisceau elliptique de un laser diode peut être transformé en un faisceau avec circulaire croix-section, comme est nécessaire pour de nombreuses applications, en utilisant unPrisme optiquePaire comme un faisceau expander pour une seule direction (e.g., la horizontale un). Bien sûr, on peut aussi tout simplement modifier la ellipticité, ou convertir une circulaire faisceau dans un elliptique un.
Diode lasers ont généralement elliptique profils de faisceau. Dans la plupart des cas, cependant, la forme de la circulaire faisceau est nécessaire, tels que le modèle correspondant à la résonateur externe à faire le faisceau taille s'adapter à la petite ouverture à travers le isolateur. UN déformée paire de anamorphic prism est utilisé pour transformer un elliptique laser diode faisceau dans un environ circulaire faisceau pour amplifier un faisceau elliptique dans une dimension.
| Matériel | SF11 |
| Dimension Tolérances | + 0.0, -0.2mm |
| Surface Planéité | <Λ/8 @ 632.8 nm |
| Surface Qualité | 60-40 zéro et creuser |
| Thêta Angle | 29 ° 27» ± 3" |
| Ouverture claire | > 85% dans central circulaire dimension |
| Revêtement | MgF2Unique couche sur perpendiculaire surface |
