À bande étroite Filtre

Définition de la à bande Étroite Filtre

La soi-disant à bande étroite filtre est subdivisé le filtre passe-bande et a la même définition comme le filtre passe-bande, qui est, le filtre permet la lumière signal de passer à travers dans un groupe spécifique, et s'écarte de cette bande. Les signaux optiques sur les deux côtés sont bloqués, et la bande passante de la filtre à bande étroite est relativement étroite, généralement moins que 5% de la longueur d'onde centrale valeur.

Description de Paramètres de bande Étroite Filtre:

1, Center longueur d'onde

Le centre longueur d'onde de un filtre à bande étroite est généralement la longueur d'onde de la instrument ou dispositif, qui est la longueur d'onde au centre de la bande passante.

Figure 1 est un schéma montrant la transmission courbe de un filtre à bande étroite.

Dans la figure, la définition précise de la longueur d'onde centrale (λc) est comme suit:

Λc =(λ_L+ Λ_R)/2

Dans lequel, λ_L,Λ_RRespectivement, la longueur d'onde positions de la gauche et à droite de la bande passante lorsque la transmission est moitié du pic valeur.

Dans le processus de production, la position de la longueur d'onde centrale est toujours plus ou moins différente de la conception valeur. Donc, lorsque vous spécifiez le centre longueur d'onde, une plage de tolérance est généralement ajouté. Cette plage de tolérance est déterminée par les conditions d'utilisation. En général, plus la bande passante, plus la tolérance. Par exemple, pour une bande passante d'environ 10 nm, la tolérance de la longueur d'onde centrale est généralement autorisés à être ± 2 nm, et pour une bande passante de 30 nm ou plus, il peut être détendue à ± 5 nm.

2, bande passante

Bande passante correspond à la distance entre deux positions dans la bande passante dont la transmission est moitié de la peak de transmission.

FWHM (Largeur Totale à Demi-Maximum)

FWHM = λ_R-Λ_L

Bande passante est également la tolérance, et la plage de tolérance est également liée à la taille de la bande passante lui-même. D'une manière générale, plus la bande passante, plus la tolérance. Le choix de bande passante est liée à la source de la lumière utilisée, la nécessaire signal longueur d'onde gamme, et la quantité d'interférence, qui sera discuté plus loin dans les exemples d'application.

3,Peak de transmission

Le peak de transmission est le plus haut taux de transmission de la filtre passe-bande dans la bande passante. Le peak de transmission doit être différentes en fonction de l'application. Dans les exigences de la suppression du bruit et signal taille, si le signal taille est plus concernés, il est souhaitable à augmenter la puissance du signal. Dans ce cas, haute peak de transmission est nécessaire. Si la suppression du bruit est plus concernés, il est souhaitable d'obtenir plus élevée signal de bruit. En comparaison, les exigences de certains peak de transmission peut être abaissé, et l'exigence de la coupe-off profondeur peut être augmenté.

4, Cut-off gamme

Le cut-off gamme se réfère à la longueur d'onde gamme qui est nécessaire pour être coupé en plus de la bande passante. Pour une étroite-filtre à bande, il ya un article qui est la avant cut off, qui est, une section où la coupure longueur d'onde est plus petit que le centre longueur d'onde, et une section où la coupure longueur d'onde est plus élevé que le centre longueur d'onde. Si subdivisé, les deux bandes de coupure sont décrites séparément, mais en général, la coupure gamme de le filtre peut être connu en spécifiant la plus courte longueur d'onde et la plus longue longueur d'onde que la filtre à bande étroite doit couper. Pour déterminer le cut-off gamme, vous ne pouvez pas simplement dire "rien d'autre que la bande passante", si la description est trop idéaliste, et vous aurez du mal à le processus de production.
Le choix de coupure gamme est liée à la source utilisé, la gamme de longueur d'onde de la interférer lumière, et la réponse spectrale gamme de le récepteur utilisé.

5, optique densité

Optique densité se réfère à la maximum transmission de la lumière dans cut-off bande. Différents systèmes d'application ont des exigences différentes pour une profondeur limite de. Par exemple, dans le cas de d'excitation fluorescence, le cut-off profondeur est généralement nécessaire pour être moins que 0.001%. Dans le système de contrôle ordinaires et reconnaissance, le cut-off profondeur T < 0.5% est parfois assez. La découpe spécifique-off profondeur dépend de l'intensité de la source de lumière, la taille de l'interférence lumière et l'exigence pour le signal sur bruit. De même, lorsqu'il s'agit de déterminer une profondeur limite de indicateurs, nous ne pouvons pas dire "tous les transmission de la lumière de cut-off bande est zéro sauf bande passante!". Pour la simplicité, OD valeurs sont souvent utilisé pour représenter la densité Optique. La relation entre OD valeur et transmission est montré comme suit:

OD =-journal₁₀(T)

Par exemple, si T < 0.01%, sa transmission est 10-4, correspondant OD valeur est 4; Si T < 1%, correspondant OD valeur est 2.

6, Angle de l'incidence

Le AOI est l'angle entre l'incident ray et le filtre normal.

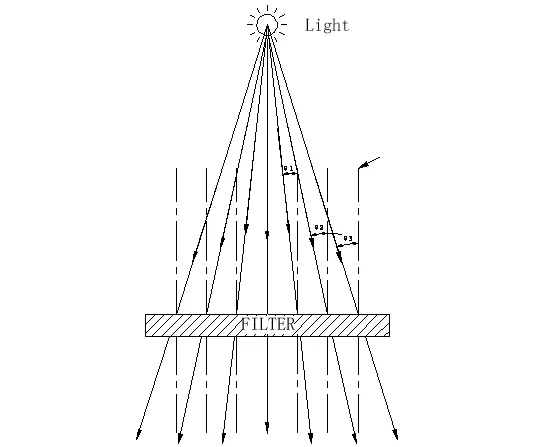

Ne pas erreur l'incident Angle comme l'angle entre la lumière la position de la source et la ligne entre le centre de le filtre et le filtre normal. Sans un collimateur chemin, même si la source de lumière est placé sur le centre ligne normale de la filtre, la lumière va encore divergent, ce qui signifie L'angle d'incidence ne sera pas 0 °.
Si l'angle entre l'incident ray et la ligne normale de la filtre a une certaine gamme, puis la gamme spécifique de la inclus Angle doit être spécifié, parce que la conception de la filtre d'interférence est très sensible à l'angle, et pour le à bande étroite filtre conçu à 0 °, si utilisé à différents angles, L'effet sera complètement différents. Figure 3 prend 850nm filtre à bande étroite comme un exemple. Lorsque l'angle d'incidence augmente, la position de la longueur d'onde centrale se déplace en permanence à les ondes courtes. Aussi longtemps que il est un filtre d'interférence, cet Angle effet ne peut pas être évitée, qui est la caractéristique fondamentale de la filtre d'interférence. Comme peut être vu de la figure, quand une étroite-filtre à bande de 850nm est utilisé à 50 °, il n'est plus un à bande étroite filtre de 850nm, mais une étroite-filtre à bande de 770nm. Certains utilisateurs se reflétera dans les objets avec objectif Grand Angle, ajouter le filtre à bande étroite, trouvé seulement sur la section du milieu de l'objet, est très foncé, sur le bord de pensée entre filtre à bande étroite seulement, bord, que de la mauvaise compréhension, À bande étroite filtre toute la surface est uniforme, Surtout parce que de la grand Angle de l'incidence, filtre le perméable à la lumière bande bouge vers à ondes courtes, et ondes courtes partie due à aucune lumière.

Le ci-dessus six paramètres doivent être pris en compte dans l'utilisation et sélection de des filtres à bande étroite. Différents indices de performance exigent différents coûts de fabrication de filtres.
