En optique, le prisme de Litro ou le spectromètre de Litro ou le miroir de Litro sont des prismes de dispersion de réflexion inversée qui sont disposés de manière à minimiser les déviations du faisceau entré dans le coin de Brewster, de sorte que le prisme de Litro le plus dispersé est généralement le prisme 30 / 60 / 90, recouvert d'un film de réflexion sur la surface opposée à l'angle de 60 °. Le prisme typique de Litro est utilisé à l'extrémité de la cavité optique laser pour ajuster la fréquence de sortie du laser en changeant l'angle d'entrée.

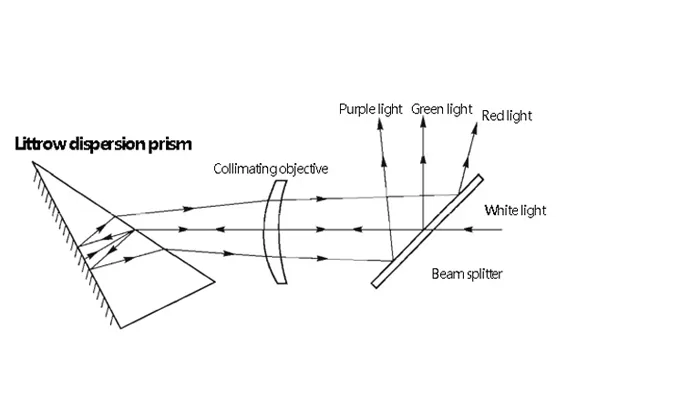

Comme indiqué, la moitié du prisme de dispersion de 60 ° est revêtue d'une couche de film de réflexion sur le côté long de l'angle droit. Par la réflexion, le semi-prisme agit comme un prisme de dispersion à 60 °. Structure compacte du système de prisme dispersé de Litro. Pour certains matériaux prismes coûteux tels que le quartz, l'utilisation de ce prisme peut économiser du matériau.

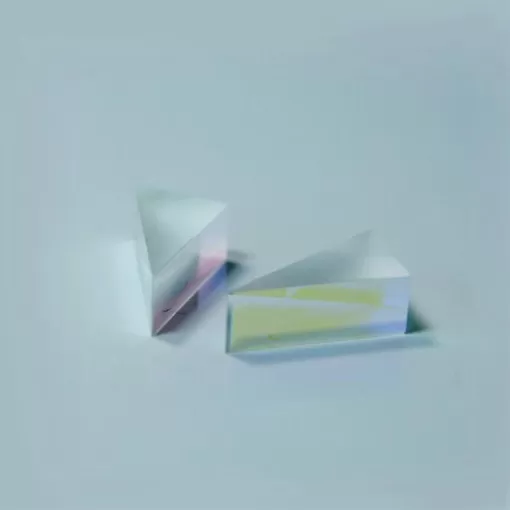

ECOPTIK produit des prismes Littrow revêtus et non revêtus avec des tolérances angulaires supérieures à 1 seconde d'arc, une masse de surface de 10/5, une précision de surface de λ/20, et des tolérances dimensionnelles de +,001 pouces.
Commerciale | haute précision | |
Material: | N-BK7, quartz ultraviolet fusionné, autres verres optiques | |
Tolérances dimensionnelles : | ±0.1mm | ±0.05mm |
Qualité de surface : | 60-40 S/D | 10-5 S/D |
Légalité de surface : | λ/4@632.8nm | λ/8@632.8nm |
Déviation de 180° : | ±3 arc min | ±30 arc sec |
ouverture lumineuse : | Plus de 85% de la taille | |
inclinaison : | <0.25mm×45° | |
Le revêtement : | Revêtement réfléchissant, revêtement AR, etc. Sur demande | |
