Le filtre NF

Le filtre à densité neutre (ND) peut réduire l'intensité de la lumière. Après que la lumière de la zone visible à la zone proche infrarouge passe par le filtre de densité neutre, les différentes longueurs d'onde se décomposent dans la même proportion, ce qui permet aux composants optiques de maintenir une transmission d'énergie lumineuse à peu près égale dans la bande large. Excès de vitesse. Également appelé filtre de densité neutre, filtre neutre, filtre ND, filtre d'atténuation, filtre de densité fixe et ainsi de suite.

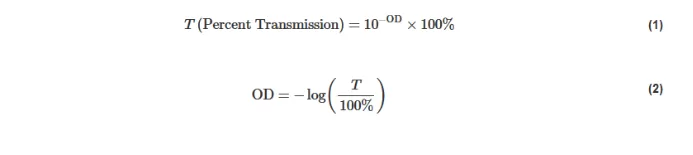

Filtre neutre. Il est conçu pour réduire uniformément la transmission sur une partie spécifique du spectre. Un filtre ND est généralement défini par sa densité optique (OD), qui décrit la quantité d'énergie bloquée par le filtre. Les valeurs de densité lumineuse élevées indiquent une transmission très faible, tandis que la faible densité lumineuse indique une transmission élevée (équation 1-2). Les filtres ND peuvent être empilés pour une densité optique personnalisée. Pour calculer le diamètre extérieur final du système, il suffit d'ajouter le diamètre extérieur de chaque filtre.

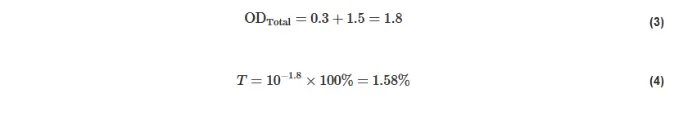

Exemple 1: Si les filtres OD 0.3 et OD 1.5 sont empilés ensemble, quelle est la transmission?

Exemple 2 : Comment configurer un filtre avec un taux de transfert de 0,5 % ?

Il existe deux types de filtres ND : réfléchissants et absorbants. Les filtres ND réfléchissants sont constitués d'un revêtement optique de film mince, généralement en métal, appliqué sur un substrat en verre. Les revêtements peuvent être optimisés pour des plages de longueurs d'onde spécifiques, telles que UV-VIS ou NIR. Le revêtement de film reflète principalement la lumière vers la source de lumière. Une attention particulière doit être accordée pour s'assurer que la lumière réfléchie n'interfère pas avec la configuration du système. Les filtres ND absorbants utilisent des substrats en verre pour absorber un pourcentage spécifique de lumière.

Domaines d'application: instruments de mesure UV, toutes sortes de lasers, caméras numériques optiques, caméras vidéo, surveillance de sécurité, divers équipements d'instruments optiques, filtres d'atténuation de la communication optique, systèmes d'imagerie optique, compteurs de fumée, instruments de mesure optiques, spectromètre proche infrarouge, équipement d'analyse biochimique, etc.
