Solutions légères pour miroirs

À l'heure actuelle, il existe deux méthodes principales d'étude de la technologie de réduction de poids du miroir: méthode de moulage, méthode de soudage à haute température ou méthode d'étanchéité de soudage, méthode de perçage mécanique. Chacune de ces trois méthodes a des avantages. Les deux premières méthodes de traitement de la rigidité de la structure est relativement grande, le poids léger, le taux de légèreté peut atteindre plus de 70%, ce qui peut garantir une précision de miroir élevée. Certains miroirs surdimensionnés utilisent essentiellement les deux premières méthodes de légèreté. Pour la plupart des miroirs de diamètre conventionnel, la légèreté de la structure du miroir est généralement réalisée par des méthodes d'usinage. Le forage mécanique est une méthode antérieure de légèreté du miroir, réalisée par le forage mécanique pour éliminer le matériau sur le miroir qui n'est pas impliqué dans la partie d'imagerie du système optique. À l'heure actuelle, les méthodes couramment utilisées sont le diamant de titane, le diamant ultra-ro, etc. La méthode de forage par ordinateur peut obtenir des miroirs avec une efficacité de traitement plus élevée, un degré plus léger et une précision plus élevée.

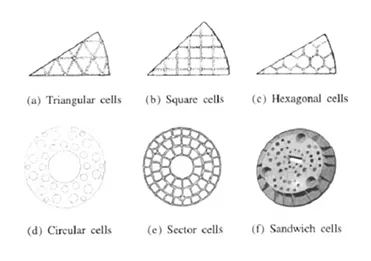

La forme de l'unité légère du miroir est Fabricant de Miroirs optiques La densité et la disposition des unités légères doivent être prises en compte en fonction des exigences du système optique pour la forme de la surface du miroir principal. Sa forme est représentée sur la figure.

Les batteries rondes ont de bonnes performances techniques et sont faciles à traiter, mais ont un faible taux de légèreté. Les unités légères sectorielles sont généralement utilisées pour la légèreté des miroirs circulaires à cellule centrale. Selon le mode de renforcement, il peut être divisé en unités légères de type renforcement continu et de type renforcement intermittent. En termes d'usinabilité et de rigidité structurelle, la rigidité structurelle du nid d'abeille est la meilleure et les performances techniques du nid d'abeille circulaire sont les meilleures. Les caractéristiques techniques des cellules triangulaires, quadrangulaires et sectorielles ne sont pas très différentes. La rigidité structurelle est meilleure pour les cellules triangulaires et les cellules hexagonales, où les cellules triangulaires sont les meilleures, mais où les connexions thermiques sont facilement formées à la jonction des cellules triangulaires. Les performances thermiques des cellules triangulaires ne sont donc pas aussi bonnes que celles des cellules hexagonales.

En tant que fabricant professionnel de miroirs, BRD Optical Utilisez les dernières technologies et matériaux pour garantir des performances maximales tout en gardant nos miroirs légers et faciles à installer ou à déplacer. Nos produits sont approuvés par les scientifiques et les ingénieurs du monde entier et sont idéaux pour un large éventail d'applications de recherche et industrielles. Contactez - nous pour en savoir plus sur nos Miroirs optiques légers.
