Comment trouver le Point Focal de un Concave Lentille?

Parce que la lentille concave forme une image virtuelle pour le vrai objet, il est difficile à mesurer la distance de l'objet et image distance de la lentille concave directement. Nous ne pouvons utiliser un inversé image réelle avec la lentille concave. Comme le objet virtuel de la lentille concave plan, la position de la objet virtuel peut être mesurée. UNE lentille concave peut former une image réelle de un imaginaire objet, et la position de l'image réelle peut être mesurée.

IciBRD OptiqueVous fera découvrir certaines méthodes pour mesurer le point focal d'une lentille concave.

1. Mesure la longueur focale de un plano concave lentille avec le conjugué méthode

(1) contrôle grossier: fermer la lumière luminaire sur le banc optique et ajuster la hauteur environ; le centre optique est à peu près à la même hauteur et sur une ligne droite.

(2) pour plus de détails, utiliser le conjugué écran principe à ajuster la distance entre l'objet et l'image écran, et de se déplacer lentement le concave lentille de l'objet écran écran à l'image. Si le centre de la grande image coïncide avec le centre de la petite image, le contour coaxial a été ajustée. Si le centre de la grande image est en dessous du centre de la petite image, il indique que la position de la lentille concave est faible, et la position devrait être ajusté supérieur; au contraire, baissez la lentille; La gauche et droit sont également le même.

(3) lire la position de l'objet écran et la position P de l'image écran, le remplir dans le self-made table et calculer il.

(4) déplacer le concave lentille à faire un clair agrandie inversé réel image sur l'écran, noter la position à ce temps, et continuer à déplacer lePlanar lentille concaveÀ faire un clair et réduit inversé image réelle apparaissent sur l'écran, notez la position à ce temps, calculer il. Répéter les étapes ci-dessus cinq fois à obtenir un total de quatre ensembles de données, calculer la valeur de chaque ensemble, et trouver la valeur moyenne.

2. Mesure la longueur focale de un plano concave lentille par l'auto-collimation méthode

(1) Place la fente source de lumière miroir plan sur le banc optique, et faire la distance entre les plus grande que la longueur focale de la mesurée lentille concave. Place la écran lentille concave à être mesurée entre l'objet et le miroir plan.

(2) correctement ajuster la lumière chemin afin que la lumière émise par l'objet écran passe à travers la lentille, et puis est réfléchie par le miroir plan, et passe ensuite à travers la lentille à l'objet écran à nouveau.

(3) sur le banc optique, déplacer le plano concave lentille avant et en arrière à produire une tête en bas, de taille égale, écran clair image réelle sur l'objet. Quand le coaxial est bonne, l'objet et l'image sont complètement se chevauchent, et la lentille plane est couvert avec un morceau de papier. L'image doit disparaître. Note la position de la plano concave lentille sur le rail de guidage. Répétez les étapes cinq fois, enregistrer la position de l'objet et la lentille, et calculer la valeur moyenne.

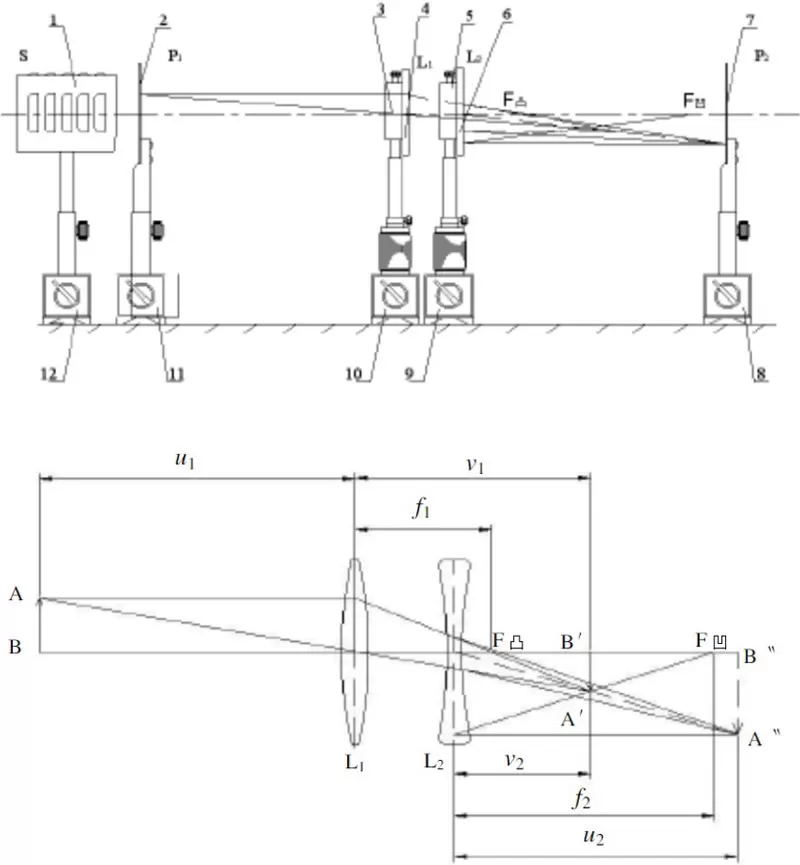

3. Mesure la longueur focale de un plano concave lentille par objet distance et image distance méthode

(1) lorsque l'objet écran P1 illuminé par la surface source de lumière est formé dans une image claire sur l'image écran P2 à travers leConvexe planL1, la distance entre P1 et P2 est légèrement plus grande que 4 fois la longueur focale de la lentille convexe. Note la position lectures de L1 et P2 sur le rail.

(2) ajouter la mince lentille concave L2 à être testé entre la lentille convexe et l'image écran, ajuster le coaxial, et déplacer l'image écran légèrement loin jusqu'à ce que une image claire apparaît sur l'écran de nouveau. Notez la position lectures de L2 et P2'.

(3) en utilisant L2P2' distance comme la distance de l'objet-u, et L2P2 distance comme la installation V', de substituer la valeur dans la formule 1/u 1/v = 1/f à calculer la focal longueur de la mesurée lentille.
