À propos de Microlens

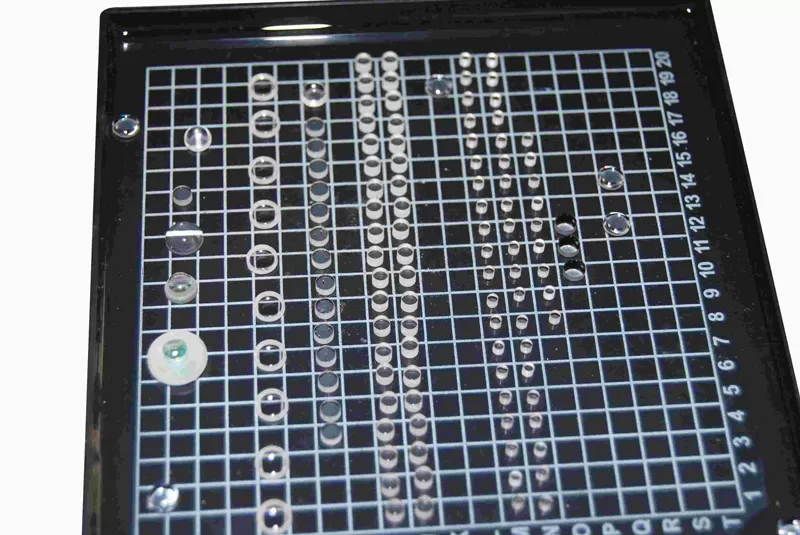

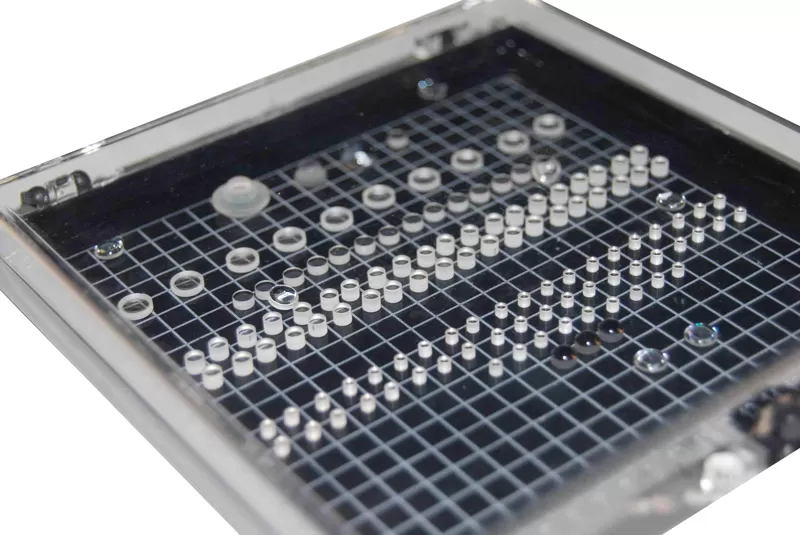

Une très petite lentille est appelée Microlentille. Leur diamètre est généralement inférieur à un millimètre (mm) et souvent aussi petit que 10 microns (µm). Les premières microlentilles pour la microscopie ont été fabriquées au 17ème siècle. Maintenant, les matrices de microlentilles sont toujours utilisées dans la microscopie, ainsi que dans de nombreuses autres applications telles que les caméras de téléphone portable, les photocopieurs et les écrans 3D. Ils peuvent même être trouvés dans la nature, des structures simples qui collectent la lumière pour la photosynthèse aux yeux composés des insectes.

La petite taille des microlentilles signifie qu'une conception simple est généralement la plus favorable à la qualité optique, mais parfois la diffraction optique, c'est - à - dire la flexion de l'onde autour d'un obstacle à une petite caractéristique de la lentille, entraîne des effets indésirables. Une Microlentille typique a une surface plane et une surface sphérique convexe pour réfracter la lumière. Comme les microlentilles sont très petites, la base qui les supporte, c'est - à - dire la couche inférieure, sera généralement plus épaisse. Cette épaisseur supplémentaire doit être prise en compte Produits optiques de précision. Les surfaces asphériques sont utilisées pour des lentilles plus complexes et d'autres peuvent utiliser des matériaux optiques multicouches pour atteindre des niveaux de performance plus élevés.

Un autre type de Microlentille a deux plans parallèles et différents indices de réfraction sur la lentille provoquent une focalisation. Ces plans sont appelés lentilles à gradient d'indice de réfraction (grin). Certaines microlentilles ajoutent un effet de focalisation en utilisant des variations d'indice de réfraction et de forme de surface. Une Microlentille de Fresnel est une Microlentille qui focalise la lumière en la réfractant par un ensemble de surfaces courbes concentriques. Ces lentilles peuvent être fabriquées très fines et légères.

Le réseau de microlentilles est composé de Fabricant de Miroirs optiques Contient une pluralité de microlentilles formées sur un substrat support en matrice unidimensionnelle ou bidimensionnelle. Les lentilles séparées ont une ouverture circulaire et sont disposées en matrice hexagonale pour atteindre une couverture maximale du substrat. Il y a des espaces entre les lentilles, mais la fabrication de microlentilles avec des ouvertures non circulaires peut réduire les espaces. En utilisant une matrice de capteurs optiques, un système de lentilles miniatures focalise et concentre la lumière sur la surface de la photodiode afin qu'elle ne tombe pas dans les zones non photosensibles du dispositif pixel.

Une seule Microlentille est utilisée pour apparier la lumière avec une fibre optique, tandis qu'un réseau de microlentilles est généralement utilisé pour améliorer l'efficacité de la collecte de la lumière d'un réseau de dispositifs à couplage de charge (CCD). La matrice recueille et concentre la lumière sur la zone photosensible du CCD.

Dans certains projecteurs numériques, les réseaux de microlentilles sont également utilisés comme un moyen de focaliser la lumière. Le projecteur utilise un écran à cristaux liquides (LCD) et l'écran plat utilise la modulation de la lumière p
