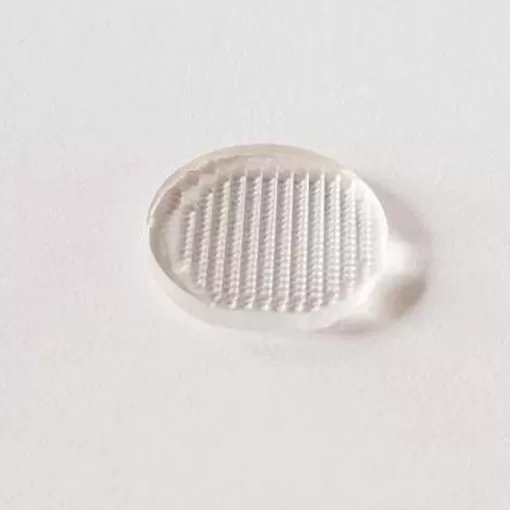

Un réseau de microlentilles est constitué de lentilles dont l'ouverture optique est de l'ordre du micron et la profondeur des ondulations de l'ordre du nanomètre. Il a les fonctions de base de la mise au point et de l'imagerie. Il a une petite taille d'unité et une grande intégration, peut remplir des fonctions que les éléments optiques traditionnels ne peuvent pas remplir et peut constituer de nombreux nouveaux systèmes optiques. Il est principalement utilisé dans les systèmes de détection de front d'onde Shack - Hartmann, de détection de plan focal infrarouge ou de concentration de matrice CCD, de balayage de matrice laser, d'affichage laser, de couplage de fibre optique, etc.

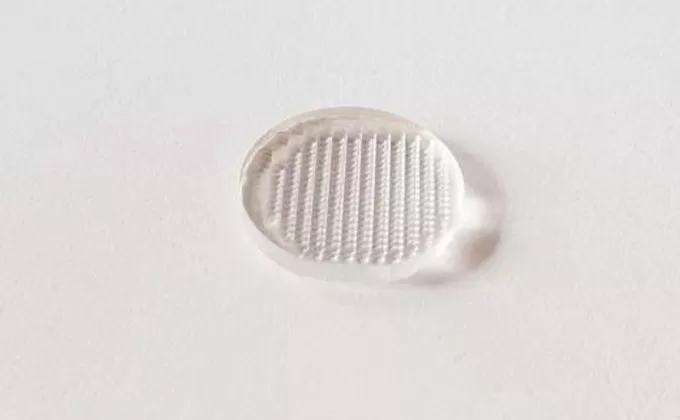

Un réseau de microlentilles est un réseau de plusieurs petites lentilles miniatures de même forme disposées dans un motif régulier. La forme de la petite lentille peut être circulaire, carrée, hexagonale, carrée ou autre, la plupart d'entre eux étant des mailles carrées. Ils peuvent également être disposés en carrés, hexagonaux ou autres formes. Les microlentilles se caractérisent par leur miniaturisation, leur intégration et leur liberté de conception. Il permet l'homogénéisation laser, la Division du faisceau et la focalisation du faisceau, le capteur de front d'onde Hartmann (hswfs), la collimation, la détection de front d'onde, etc. Il est généralement utilisé pour l'imagerie de haute sensibilité, la communication couplée par fibre optique, la cosmétologie au laser, le traitement au laser et la détection.
1. Substrat: silice fondue, quartz, ZnSe, silicium, verre bk7, etc.
2. Structure: lentille sphérique, lentille asphérique, lentille cylindrique, etc.
3. Alignez la lentille carrée de tableau carré, la lentille circulaire de tableau carré, l'arrangement hexagonal, l'arrangement aléatoire, etc.
4. Période de Microlentille (diamètre de sous - unité), distance focale, profondeur de gravure (hauteur), rayon de courbure
5. Forme de surface: pour les éléments diffractifs, il existe généralement deux types de surface continue et une forme de surface discontinue (type de marche). Le type de surface continue peut éliminer les aberrations chromatiques et convient aux applications telles que l'imagerie de systèmes à large bande et les plaques de phase hélicoïdales.
