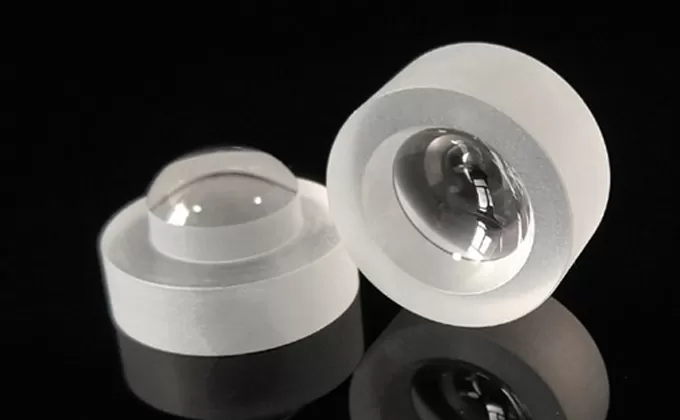

ECOPTIK fournit une variété de saphir composant optique, comme le saphir lens, fenêtre en saphir, saphir miroir, saphir lentille cylindrique, prisme en saphir, saphir lumière guide, dôme saphir et ainsi de suite.
Saphir (Unique cristal Al2O3) Est un couramment utilisé matériau optique, principalement basé sur plusieurs de ses caractéristiques.
Ultra-long applicable longueur d'onde bande: il peut transmettre de ultraviolet (UV = 150nm) longueur d'onde à mi-infrarouge (IR = 5um) longueur d'onde, et a haute transmittance
D'excellentes propriétés physiques: y compris la force, haute dureté, résistance à haute température, résistance au frottement, et résistance à la corrosion.
Stable propriétés chimiques, tels que pas d'être rongé par les acides et alcalis.
Cristallographique | Syngony | Tétragone |
Symétrie Classe | 3m | |
Treillis Constantes | A = 4.758 Å C = 12.991 Å | |
Cleavability | (1011), (1120) imparfait | |
Optique | Indice de réfraction à ne | 1.7771 |
Indice de réfraction à nF' - nC' | 0.0107 | |
Thermique Coefficient de Indice De Réfraction à 3.39 microns pour ± 60 °C | Βo = (0.88. .. 1.28) x 10-5 βe = (0.99. .. 1.39) x 10-5 | |
Gamme spectrale, microns | 0.17 - 5.0 | |
Thermique | Thermique Dilatation Linéaire, °C-1 pour ± 60 °C | |
⊥ À c-axe | (3.24. .. 5.66) x 10-6 | |
Conductivité thermique, W/(m * °C) à 46 °C | ||
⊥ À c-axe | 25.2 | |
| | À c-axe | 23.1 | |
Capacité Thermique spécifique, J/(kg * °C) | 0.7610x103 | |
Stabilité thermique, °C | 162 ± 8 | |
Point de fusion, °C | 2030 | |
Chimiques | Poids moléculaire | 101.96 |
Solubilité Dans l'eau, gram/100 cm3 | 98x1010 | |
Ref. Index vs. Longueur D'onde λ
Longueur d'onde, Microns | Indice de réfraction pas | Indice de réfraction ne |
1.0 | 1.7545 | 1.7460 |
2.0 | 1.7374 | 1.7299 |
3.0 | 1.7015 | 1.6920 |
4.0 | 1.6748 | 1.6679 |

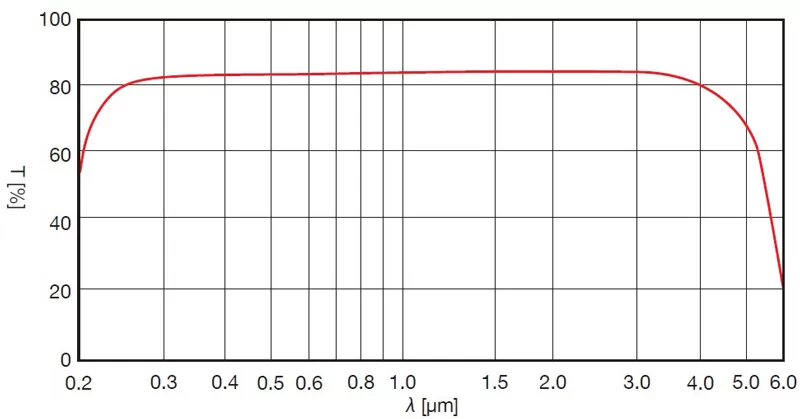

De Transmission interne TJe(Λ) vs. Longueur D'onde λ
Longueur d'onde, Microns | De Transmission interne |
0.2 | 0.79 |
0.5 | 0.97 |
1.0 | 0.97 |
3.0 | 0.97 |
5.0 | 0.45 |
L'application de saphir composante.
Largement utilisé en infrarouge et infrarouge lointain militaires, tels que: utilisé dans la vision de nuit infrarouge et infrarouge lointain sites, caméras de vision nocturne et d'autres instruments et satellites, la technologie spatiale instruments et mètres, ainsi que windows pour les lasers de forte puissance, divers Optique prismes, optique windows, UV et IR windows et lentilles, Et ports d'observation pour bas-expériences de température sont entièrement utilisé en haute-précision instruments et mètres pour la navigation, aérospatiale, et aviation.

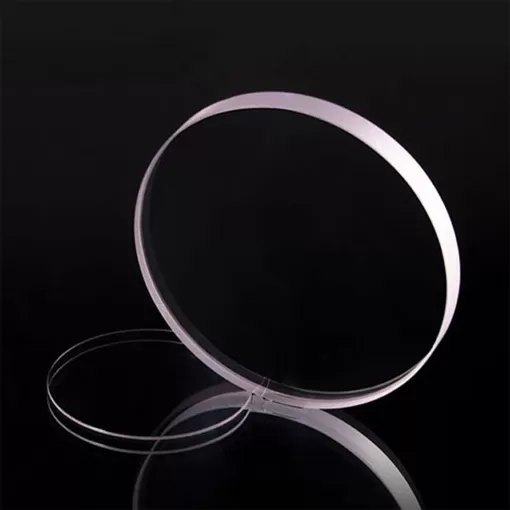

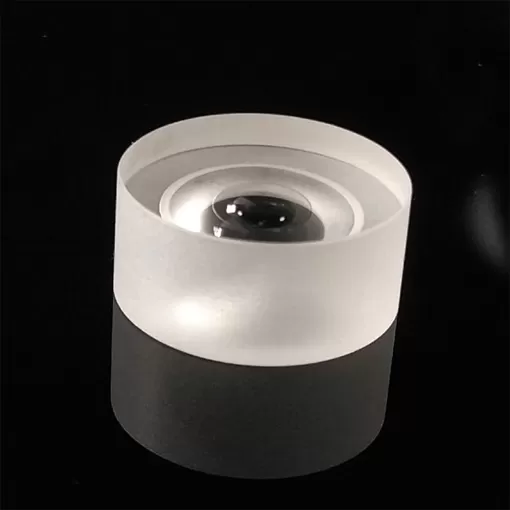

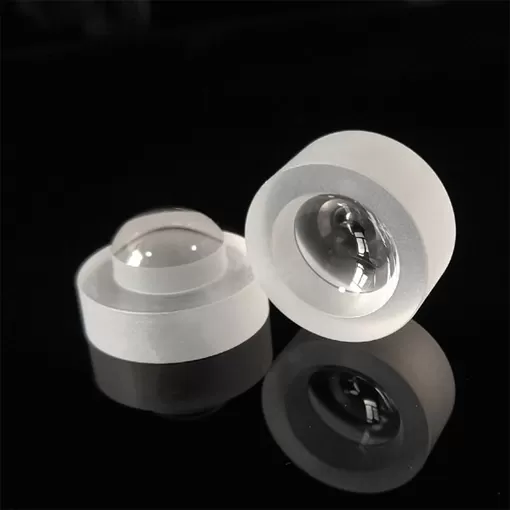

Saphir fenêtre/lentille
De qualité commerciale | Précision grade | Haute précision de qualité | |
Diamètre | 1-300mm | ||
Tolérance de diamètre | ± 0.1mm | ± 0.05mm | ± 0.01mm |
Tolérance d'épaisseur | 0/-0.1mm | ± 0.05mm | ± 0.01mm |
Parallélisme | <3 arc min | <30 arc sec | <5 arc sec |
Qualité de Surface: | 60/40 | 40/20 | 20/10 |
Précision de Surface | Λ | Λ/4 | Λ/10 |
