Les lentilles sphériques traditionnelles créent des aberrations sphériques. Les lentilles sphériques ont des caractéristiques insatisfaisantes (appelées aberrations sphériques), plus les rayons lumineux sont éloignés de l'Axe optique de la lentille, ce qui entraîne une diffraction plus forte, tandis que les aberrations sphériques entraînent une diminution de la netteté de l'image. La forme de la lentille asphérique est optimisée et présente d'excellentes caractéristiques d'imagerie. Le principal avantage est de pouvoir corriger les aberrations sphériques. Les lentilles asphériques peuvent éliminer efficacement non seulement les aberrations sphériques, mais également d'autres formes d'aberrations générées par les lentilles. Les lentilles asphériques sont conçues avec un seul élément qui aide à réduire le nombre de lentilles dans un ensemble optique Multi - lentilles. En d'autres termes, une lentille asphérique a une surface plus complexe qu'une lentille conventionnelle à surface sphérique.

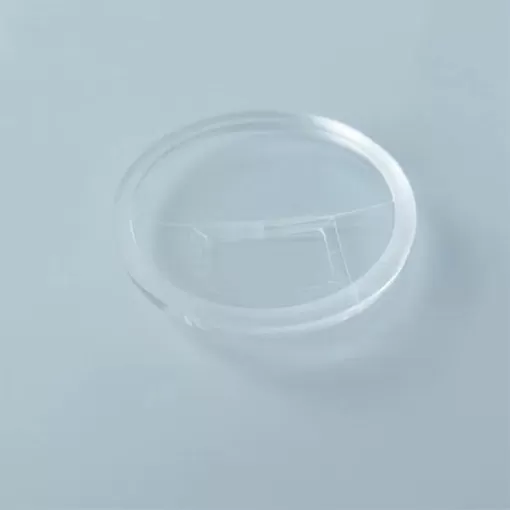

Le processus asphérique d'inondation et de polissage d'ecoptik est similaire à celui des lentilles sphériques. Tout d'abord, la forme de la surface est déterminée par immersion, puis la rugosité de la surface asphérique est garantie par polissage. Les écarts de forme sont réduits lors de la correction du polissage. Vient ensuite le processus de désertification. Dans le processus de polissage asphérique, le problème de la variation du rayon de courbure asphérique est principalement résolu. Assurez - vous que chaque lentille répond aux exigences de précision grâce à des opérations répétées de polissage fin continu, de réglage, etc.
La réduction du nombre total de composants contribue non seulement à réduire la taille ou le poids du système, mais simplifie également le processus d'assemblage. La conception est donc plus compacte et plus puissante que des systèmes similaires basés sur des lentilles sphériques. L'intégration asphérique dans des applications telles que la sortie de diode laser focalisée permet non seulement de réduire

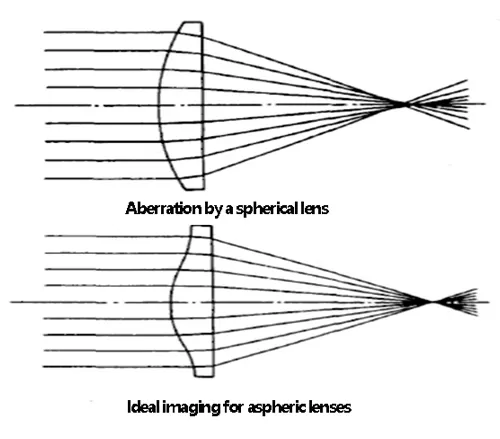

Le diagramme ci - dessous compare la mise au point générée par la lumière monochromatique parallèle à travers une lentille sphérique, où les points d'imagerie sont flous en raison d'aberrations sphériques, et une lentille asphérique où les points d'imagerie sont très nets. Ainsi, les lentilles asphériques peuvent être utilisées à la place des groupes de lentilles sphériques pour corriger l'orthodoxie. Par example, pour un objectif zoom utilisant généralement dix lentilles, on peut utiliser une ou deux lentilles asphériques à la place de cinq ou six lentilles sphériques, ce qui permet d'obtenir un effet optique identique ou supérieur, de réduire les coûts de production et d'alléger et de miniaturiser le système. En outre, un système optique qui réduit le nombre de lentilles réduit également les tolérances mécaniques, les étapes d'étalonnage supplémentaires et les exigences de revêtement antireflet, améliorant ainsi l'utilité du système global et réduisant le coût global de conception du système.
L'utilisation d'éléments asphériques dans un système optique peut améliorer les performances du système et réduire le nombre d'éléments optiques, ce qui réduit la masse, le volume et la structure compacte de l'instrument. Ainsi, les éléments optiques asphériques sont fréquemment utilisés dans des systèmes optiques à grand champ de vision, à grande ouverture, avec des exigences d'aberrations élevées, de petites exigences structurelles ou des exigences particulières. L'élément optique asphérique devient de plus en plus un élément optique très important en raison de ses excellentes propriétés optiques.
