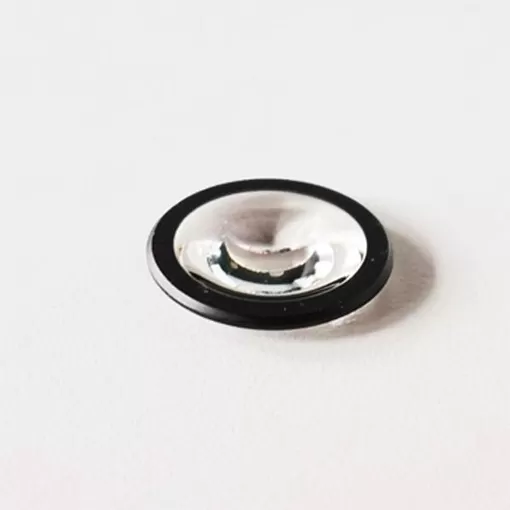

Le moulage du verre est un moule de précision avec une forme spécifique à une certaine température et pression. Les préformes en verre sont pressées pour obtenir des lentilles de qualité optique de haute précision et de haute qualité de surface. Les lentilles fabriquées avec des techniques de moulage de précision ne nécessitent généralement pas de travail à froid et de polissage, ce qui réduit la consommation de matières premières et les coûts de main - d'œuvre et de matériaux. Lentilles asphériques peuvent être produites en grande quantité à faible coût. Il a de larges perspectives d'application dans la fabrication de pièces en verre optique asphérique et de composants micro - optiques standard.
Un avantage d'une lentille asphérique par rapport à une lentille sphérique est qu'une ou plusieurs lentilles peuvent être utilisées pour corriger des problèmes tels que la distorsion d'image et le désalignement de la mise au point. Grâce à la combinaison de la technologie de production de moules et de la technologie de développement de matériaux en verre, il est possible de fabriquer des lentilles asphériques façonnées avec précision.
Dans le même temps, les lentilles asphériques en verre moulé d'ecoptik peuvent être utilisées en grande quantité.
Les lentilles asphériques d'ecoptik sont utilisées par moulage de précision dans les domaines des appareils photo numériques, des lentilles de captage et des communications optiques.
| Projet / diamètre(mm) | 2-7 | 7-15 | 15-24 | 24-35 | 35-800 | Remark | |||
| PV | 0.6μm | 0.8μm | 1μm | 1.2μm | 2-5μm | L'angle tangent au bord asphérique est le facteur clé | |||
| Best fit PV | 0.2μm | 0.3μm | 0.4μm | 0.6μm | 1-3μm | ||||
| AS | 0.15μm | 0.2μm | 0.3μm | 0.5μm | - | ||||
| Tolérance d'épaisseur centrale | ±3μm | ±5μm | ±10μm | ±15μm | ±15μm | ||||
| Tolérance de dépression | ±5μm | ±10μm | |||||||
| Sortez | Conventionnel | ±3-5μm | ±5μm | ±5-10μm | ±10μm | ±10μm | La technologie de traitement du diamètre extérieur est un facteur clé | ||
| Tolérance de diamètre | Découpe latérale | Haute précision | Précision moyenne | Précision commerciale | |||||
| ±0.03 | ±0.05 | ±0.1 | |||||||
| Inclinaison | Haute précision | Précision moyenne | Précision commerciale | ||||||
| 60” | 90” | 120” | |||||||
| Réducteur S1 - s2 | 3μm | 3-5μm | 5-7μm | 10μm | 15μm | ||||
| Niveau d'apparence | 40/20 | 40/20 | 80/50 | 80/50 | 80/50 | Les matériaux sont un facteur clé | |||
| 60/40 | 60/40 | 60/40 | 60/40 | ||||||
