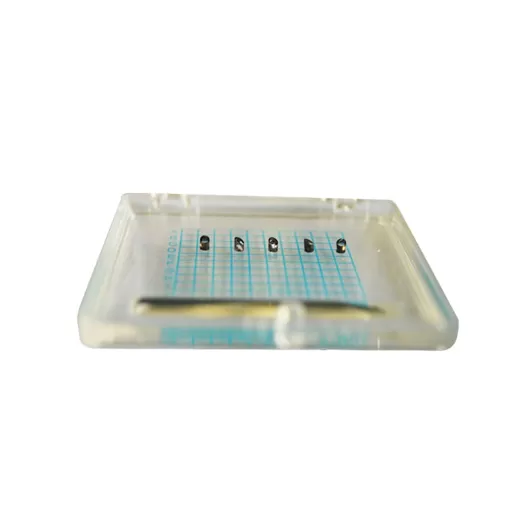

Les microprismes d'ecoptik sont principalement utilisés pour des applications de couplage endoscopique, LD à fibre optique.
Nos microprismes sont populaires auprès de nombreux fabricants d'instruments médicaux et industriels.

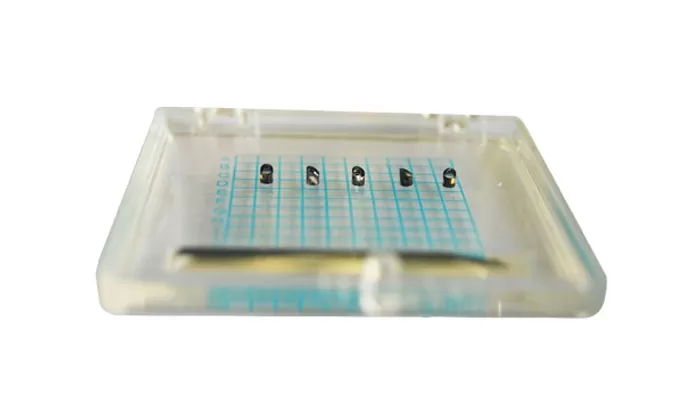

Les microprismes offrent un moyen efficace de modifier le trajet d'un faisceau lumineux à l'intérieur d'un composant ou d'un dispositif à fibre optique. La réfraction se produit lorsque la lumière traverse une face du prisme. L'utilisation principale des microprismes dans les fibres optiques est de diriger un faisceau lumineux d'un canal optique à un autre avec une grande précision. Il possède toutes les propriétés optiques d'un prisme. C'est juste une petite taille.
En raison de la petite taille des microprismes, leur méthode de traitement est légèrement différente des prismes ordinaires. Il est également réalisé par découpe, meulage et polissage du verre optique.
Structure des microprismes | Micro right-angle prism, Micro wedge, Micro dove prism, Micro penta prism |
Base | BK7 glass, Fused silica, etc. |
Dimensions | 0.2mm~5mm |
Tolérance d'angle | Up to ±10 arc sec. |
Qualité de surface | 20/10 , 10/5 |
Planéité de surface | λ/10 |
Ouverture nette | >90% of Dimension |
Revêtement | Disponible à la demande du client |
