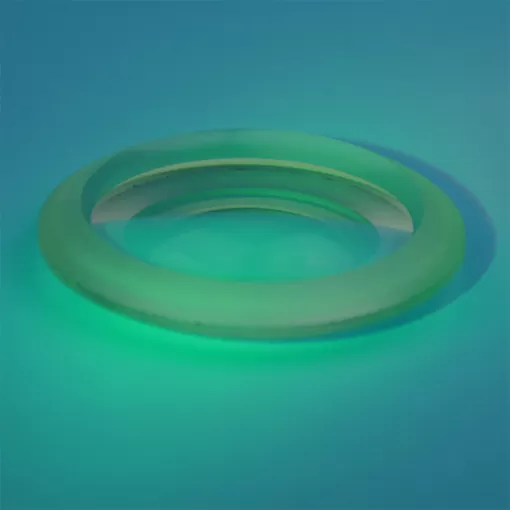

UN double concave lentille/miroir A une longueur focale négative, ce qui provoque collimaté lumière incidente à diverger. La double concave lentille/miroir a une égale rayon de courbure sur les deux côtés de la lentille. Ils sont généralement utilisé pour étendre lumière ou augmenter longueur focale dans le système existant, comme la poutre expander et systèmes de projection.

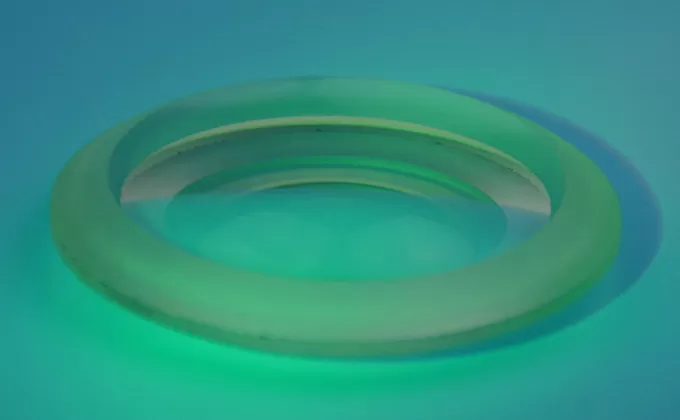

La double concave lentille deEcoptikA une longueur focale négative, ce qui provoque collimaté lumière incidente à diverger. UN double concave lentille A une égale rayon de courbure sur les deux côtés de la lentille.
| Matériel | Optique en verre/silice Fondue/saphir etc. |
| Diamètre | 2mm ~ 300mm |
| Tolérance de diamètre | ± 0.05mm(≤ 50mm) |
| ± 0.1mm(>50mm) | |
| Longueur focale | -50mm ~-2000mm |
| Focale tolérance | ± 0.2%(<10mm) |
| ± 0.5%(<10mm-1000mm) | |
| ± 1%(<>1000mm) | |
| Center Épaisseur | 2mm ~ 20mm |
| Surface qualité | 60/40, 40/20, 20/10 |
| Précision de Surface | Λ/2 ~ λ/10@632.8nm,532nm |
| Ouverture claire | > 85% creuser diamètre |
| Centration | <3arc min ~ 30arc sec |
| Revêtement | Selon la demande du client |
| Matériel | Diamètre (Mm) | Surface Rayon 1 (Mm) | Surface Rayon 2 (Mm) | Center Épaisseur (Mm) | Longueur focale (Mm) |
| H-ZK3 | 5 | -14.4 | -14.4 | 3 | -9.8 |
| H-ZF6 | 8 | -7.2 | -30.5 | 5 | -7.4 |
| H-K9L | 10 | -11.1 | -11.1 | 2 | -10.4 |
| JGS1 | 10 | -9.25 | -9.25 | 1.25 | -9.8 |
| H-ZF7LA | 11 | -11.9 | -11.9 | 2 | -7.1 |
| H-K9L | 12 | -25.1 | -25.1 | 1.26 | -24 |
| BAF3 | 12 | -19.5 | -47.1 | 2 | -23.4 |
| ZF11 | 12 | -12.6 | -12.6 | 3 | -7.4 |
| H-K9L | 12.5 | -103 | -103 | 1.5 | -98.9 |
| H-ZF6 | 13 | -30.6 | -154 | 3 | -33.5 |
| H-LAK7 | 13 | -48.9 | -27.7 | 2 | -24.4 |
| H-ZK2 | 13 | -12.1 | -15.7 | 1 | -11.3 |
| H-ZF6 | 13.5 | -34.7 | -79.6 | 1.5 | -31.6 |
| H-ZF2 | 14 | -36.2 | -192 | 3 | -45 |
| H-ZF6 | 14 | -34.7 | -79.6 | 3 | -31.6 |
| H-LAK53A | 14 | -31.7 | -58.8 | 1.5 | -27 |
| H-K9L | 14 | -27.9 | -32.2 | 2 | -19 |
| H-ZF6 | 15 | -23 | -27.7 | 2.8 | -16.4 |
| H-ZF6 | 15 | -27.5 | -23.6 | 7.23 | -16.4 |
| H-F3 | 15 | -50.5 | -11.3 | 1.5 | -14.8 |
| N-SF6 | 15 | -13.2 | -12.1 | 2 | -7.4 |
| H-ZF3 | 16 | -30.6 | -15.8 | 3 | -14.6 |
| H-LAF50B | 16.7 | -16.8 | -17.8 | 1.8 | -11 |
| H-LAF50B | 17.3 | -37.2 | -37.2 | 3 | -23.9 |
| H-K9L | 20 | -299 | -85.4 | 2 | -128 |
| H-ZF52A | 20 | -51.6 | -21 | 1.9 | -16.7 |
| H-ZF6 | 21 | -77.4 | -77.4 | 2.5 | -51 |
| H-ZF7LA | 21 | -42.6 | -184 | 4.064 | -42.8 |
| H-ZF7LA | 22 | -255 | -16.2 | 9 | -18.7 |
| H-K9L | 24 | -11.1 | -90 | 1 | -18.9 |
| JGS1 | 25 | -92.1 | -92.1 | 2.5 | -100 |
| H-K9L | 25 | -52.1 | -52.1 | 3.5 | -50 |
| H-LAF4 | 25 | -38.4 | -38.4 | 8.4 | -25.4 |
| H-F4 | 25 | -36.7 | -29.2 | 3 | -25 |
| ZK9 | 27 | -149 | -52.9 | 1.45 | -62.7 |
| H-ZK21 | 28.6 | -281 | -23.8 | 3 | -35 |
| BaK2 | 29.5 | -2249 | -80.2 | 2 | -143 |
| JGS1 | 30 | -71 | -71 | 3 | -77 |
| BaK2 | 30.5 | -2249 | -76.4 | 2 | -137 |
| H-ZF3 | 32 | -11.8 | -284 | 2 | -15.7 |
| ZF1 | 41 | -692 | -170 | 2.8 | -211 |
| ZF7L | 44 | -153 | -49 | 3 | -45.8 |
| ZF4 | 54 | -340 | -249 | 2.5 | -197 |
| H-ZF3 | 58 | -73.8 | -234 | 4 | -77.8 |
| F4 | 60 | -74.9 | -78.4 | 1 | -61.3 |
| ZF1 | 65 | -516 | -163 | 5.49 | -190 |
| ZBaF3 | 65 | -296 | -52.4 | 2.5 | -67.5 |
| H-ZF2 | 68 | -83.5 | -249 | 5.5 | -92.3 |
| F13 | 68 | -2465 | -41.8 | 3 | -65.6 |
| H-F4 | 72 | -170 | -71.8 | 12 | -80 |
| H-K9L | 90 | -102 | -347 | 6 | -15 2 |
